En logística e intralogística la pregunta parece simple: “¿Mi contenedor ya está lleno?”. Pero con cajas irregulares, bolsas flexibles o producto mal apilado, un sensor puntual deja de ser suficiente: puede medir una “montañita” de producto… o justo un hueco.

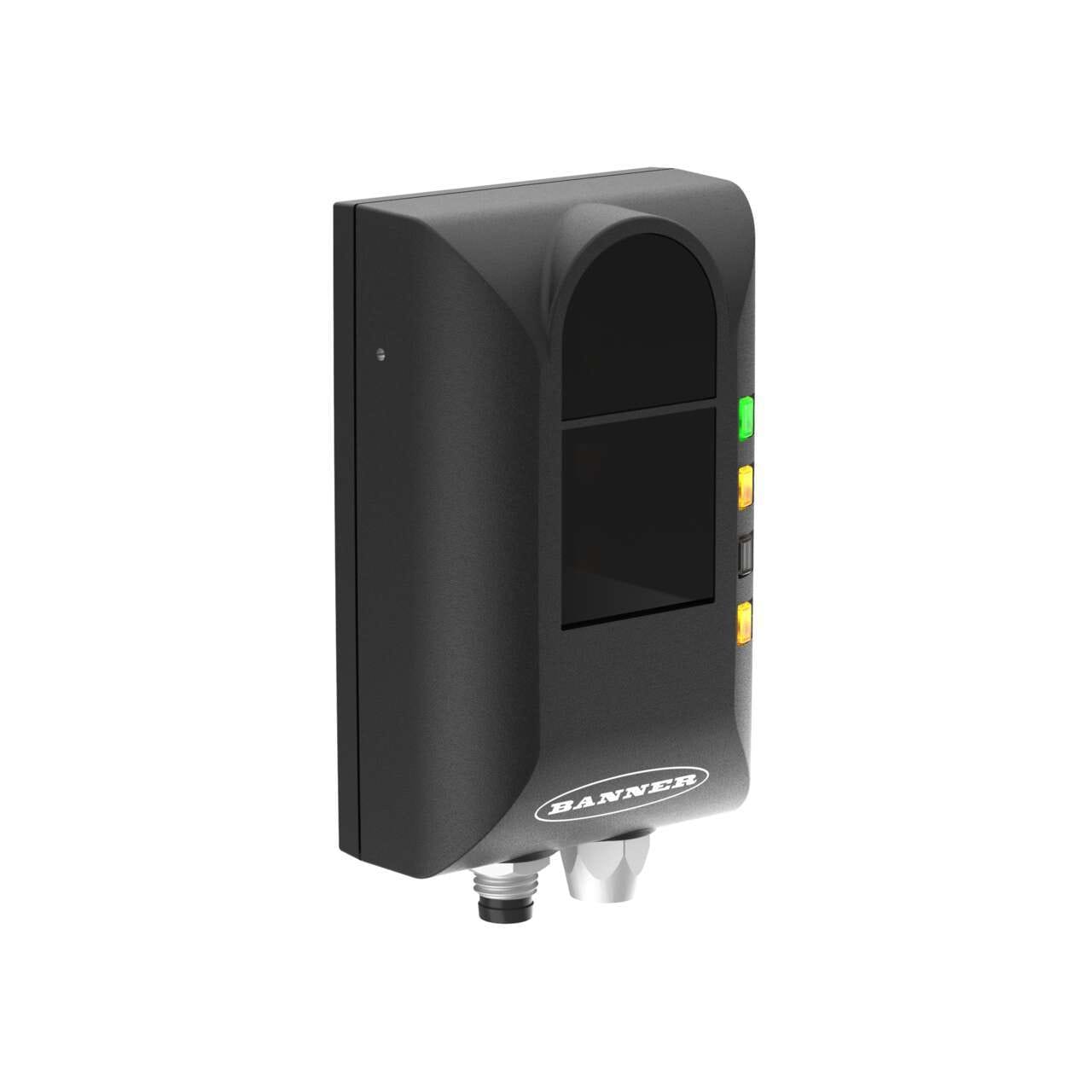

La serie ZMX, sensor 3D de tiempo de vuelo (3D Time of Flight), mide un área completa y calcula la altura máxima y una estimación del volumen. Así, las decisiones sobre cambio de bin, paro de línea o alarmas dejan de basarse en suposiciones y se apoyan en datos 3D confiables.
Si quieres llevar el control de llenado a este nivel de precisión, ponte en contacto con Syacsa. Te ayudamos a evaluar tu aplicación, elegir el modelo ZMX adecuado e integrarlo en tu línea para decidir con datos reales.
La serie ZMX usa tecnología 3D Time of Flight, combinando un emisor láser con captura de imagen para obtener miles de puntos de medición sobre un área completa, en vez de un solo rayo. Con esa nube de datos, el sensor:
En su versión estándar, la serie ZMX ofrece una resolución de 272 × 208 píxeles y un campo de visión de 60° × 45°, suficiente para cubrir bins, gaylords, tarimas o contenedores de piso a techo desde una distancia razonable.
Montar y conectar el sensor
La carcasa compacta con orificios de montaje y el grado de protección IP65 permiten instalarlo sobre bandas transportadoras, chutes, tolvas o estructuras superiores. Solo requiere alimentación de 12 a 30 V DC y las conexiones para potencia y Ethernet.
Definir las condiciones de sensado
Se define el punto de referencia en el fondo del contenedor.
Se configura el área de interés dentro del campo de visión.
Se elige el criterio de medición: altura máxima, nivel de llenado/volumen o ambas.
Monitorear el nivel de llenado
Una vez configurado, el ZMX queda como un dispositivo totalmente autónomo, sin necesidad de un PC o controlador externo para seguir operando. Solo resta integrarlo con el PLC, controladores o torretas luminosas para indicar estados (por ejemplo, “bin casi lleno”, “bin lleno”, “sobrellenado”).
Además de proporcionar salidas clásicas, la serie ZMX ofrece opciones que facilitan su integración en arquitecturas modernas de automatización:
Salidas discretas y Pulse Pro para aplicaciones sencillas de nivel o alarma, sin necesidad de programación compleja.
Comunicaciones Ethernet industriales (como EtherNet/IP™ o Modbus TCP), que permiten llevar valores de altura, volumen y diagnóstico directamente al PLC o sistemas de supervisión y analítica en planta.
Esto convierte al ZMX en un componente natural de proyectos de fábrica inteligente, donde es necesario capturar datos de utilización de contenedores, eficiencia de empaque y estado de bins en tiempo real.
Todo esto se integra en una carcasa compacta y robusta, IP65, diseñada específicamente para ambientes industriales donde hay polvo, vibración y operaciones continuas.
En Syacsa nos especializamos en ofrecer soluciones de automatización, control y seguridad industrial con el respaldo de marcas de clase mundial, entre ellas las tecnologías de medición 3D para manejo de materiales y logística.
