Serie EZ-ARRAY
Mide forma y posición en movimiento, no solo presencia
En muchas líneas, el reto no es solo saber si hay producto, sino cuánto, dónde y con qué forma pasa por el transportador o por la estación. Para eso existen las cortinas de medición EZ-ARRAY: usan un conjunto de haces infrarrojos muy cercanos entre sí para “dibujar” el contorno del objeto a medida que cruza la zona de detección.
¿Qué es una cortina de medición EZ-ARRAY?
La serie EZ-ARRAY es una cortina de luz de medición (measuring light screen) diseñada para monitoreo de proceso e inspección de alta velocidad, además de tareas como perfilado y guía de material (web-guiding) con instalación sencilla.
Un punto clave es su capacidad para detectar objetos pequeños: el arreglo puede detectar objetos de 5 mm y ofrece una resolución de borde de 2.5 mm, lo que ayuda a medir de forma más fina el “ancho/alto” efectivo que se está bloqueando.
Lo que distingue a EZ-ARRAY en una línea real
Estas son capacidades que suelen marcar diferencia al momento de integrar y operar:
Comunicación disponible
Hay modelos con IO-Link y también con Modbus RTU RS-485.
Control integrado
La funcionalidad de controlador está integrada en el receptor, de modo que para configuración básica no se requiere controlador externo, software o PC.
Configuración avanzada por software
Cuando necesitas ajustes más finos, existe software para configuración avanzada usando PC.
Flexibilidad de medición y salidas
Se mencionan 14 modos de medición, tres métodos de exploración, dos salidas analógicas, dos salidas discretas y una salida serial (según configuración/modelo).
Alcance y alturas
Rango de 4 m y alturas de cortina desde 150 hasta 2400 mm (según modelo).
Aplicaciones comunes en logística, empaque e industria
La serie se usa en tareas donde importa el perfil, el borde o el conteo “en movimiento”, por ejemplo: guía de borde y centro, control de tensión de lazo, tamaño de agujero, conteo de partes en movimiento, dimensionamiento y perfilado de productos.
Algunas aplicaciones ilustrativas que aparecen para esta familia incluyen:

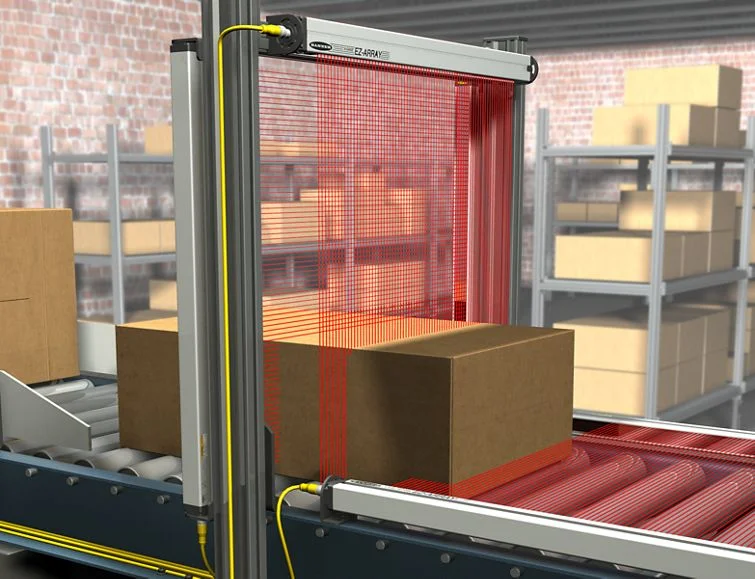

- Dimensionamiento/medición de cajas en transportador, enviando la medición al sistema de control para clasificar o desviar.
- Detección/medición de objetos claros (p. ej., objetos translúcidos como vidrio o bandas claras) mediante una clase diseñada para bajo contraste, con rango de detección más bajo indicado de 30 a 1500 mm para ese caso.
- Medición de troncos (longitud/diámetro) usando el conteo de haces bloqueados y comunicando el resultado al control (incluyendo ejemplos con Modbus/analógico según la aplicación).
¿Cómo elegir el EZ-ARRAY adecuado?
Para escoger el EZ-ARRAY correcto conviene aterrizar estas tres decisiones (con ejemplos de modelos reales):
Altura útil de medición
Define primero la longitud del arreglo (la “altura” de la cortina) según el tamaño del producto que quieres cubrir. En EZ-ARRAY puedes encontrar longitudes desde 150 mm hasta 2400 mm.
Productos relacionados
Forma de integración
Aquí decides cómo vas a comunicar la medición al control:

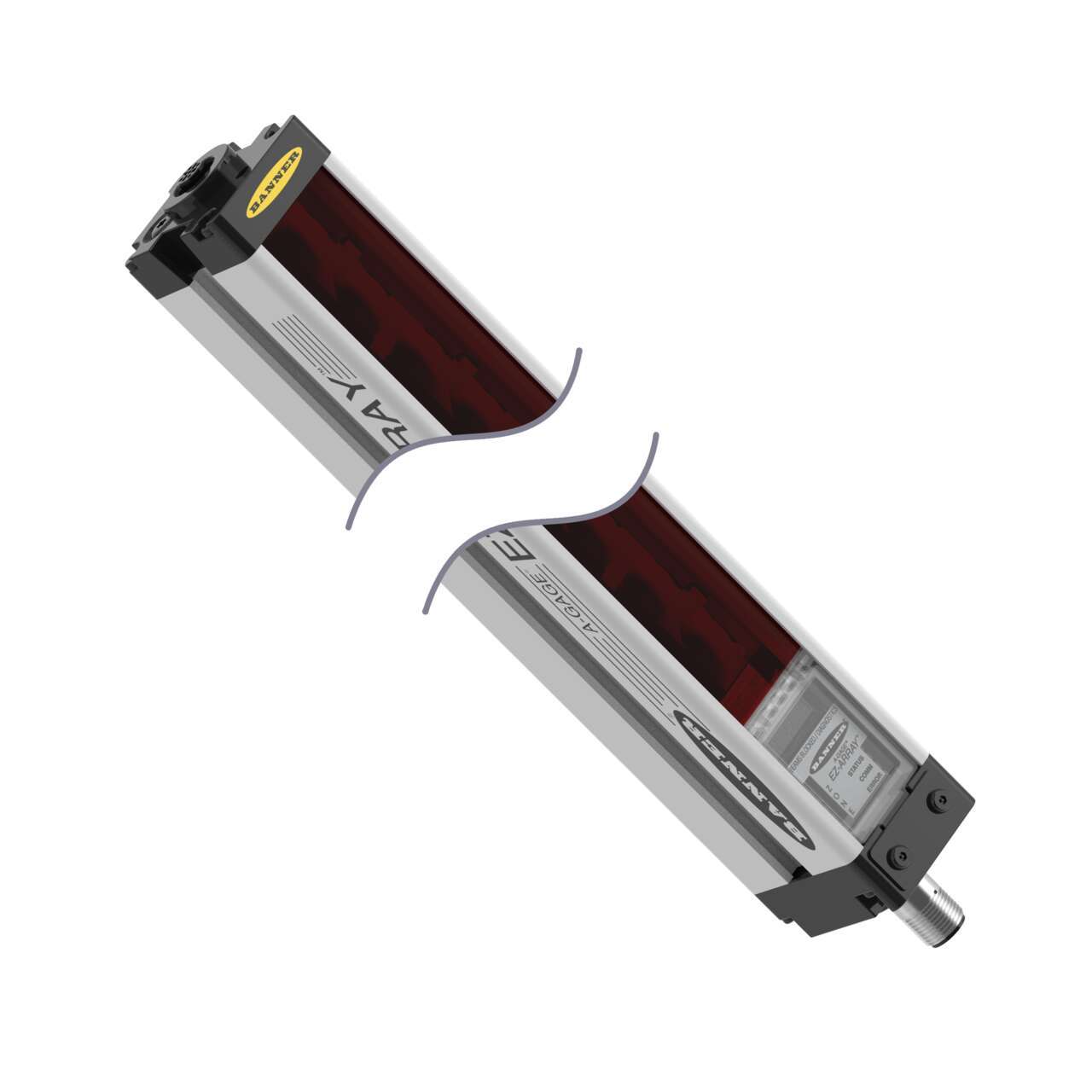

Si tu estándar es IO-Link, los receptores aparecen como la familia EA5R…XK2Q (IO-Link v1.1). Ejemplo: EA5R150XK2Q.
Productos relacionados
Tipo de salida y método de escaneo
Además del protocolo, valida qué salidas necesitas (analógica y discreta) y si vas a trabajar con exploración continua o por compuerta (gated).
