Cuando el espacio es el problema, no la detección
En muchas máquinas el reto no es encontrar un sensor que detecte bien, sino uno que quepa. Bajo transportadores, entre rieles, dentro de fixtures o en equipos de inspección donde cada milímetro cuenta, las carcasas tradicionales simplemente no entran.
Para eso Banner Engineering desarrolló el Q2F, la versión flat pack de su familia de sensores miniatura Q2. Su carcasa plana de bajo perfil está pensada para instalaciones embebidas y aplicaciones con espacio muy limitado, sin sacrificar estabilidad en la detección.
¿Qué es la detección de campo fijo?
El Q2F trabaja con supresión de fondo de campo fijo: detecta objetos dentro de una zona definida e ignora todo lo que está más allá de la distancia de corte. Esto lo hace confiable aunque el objeto cambie de color, de posición o aunque el fondo sea variable.
Está disponible con cuatro distancias de corte:
10 mm
15 mm
30 mm
45 mm
La gran ventaja: no requiere configuración. No hay potenciómetros ni botones de ajuste; lo montas, lo conectas y está listo para trabajar.
Aplicaciones típicas

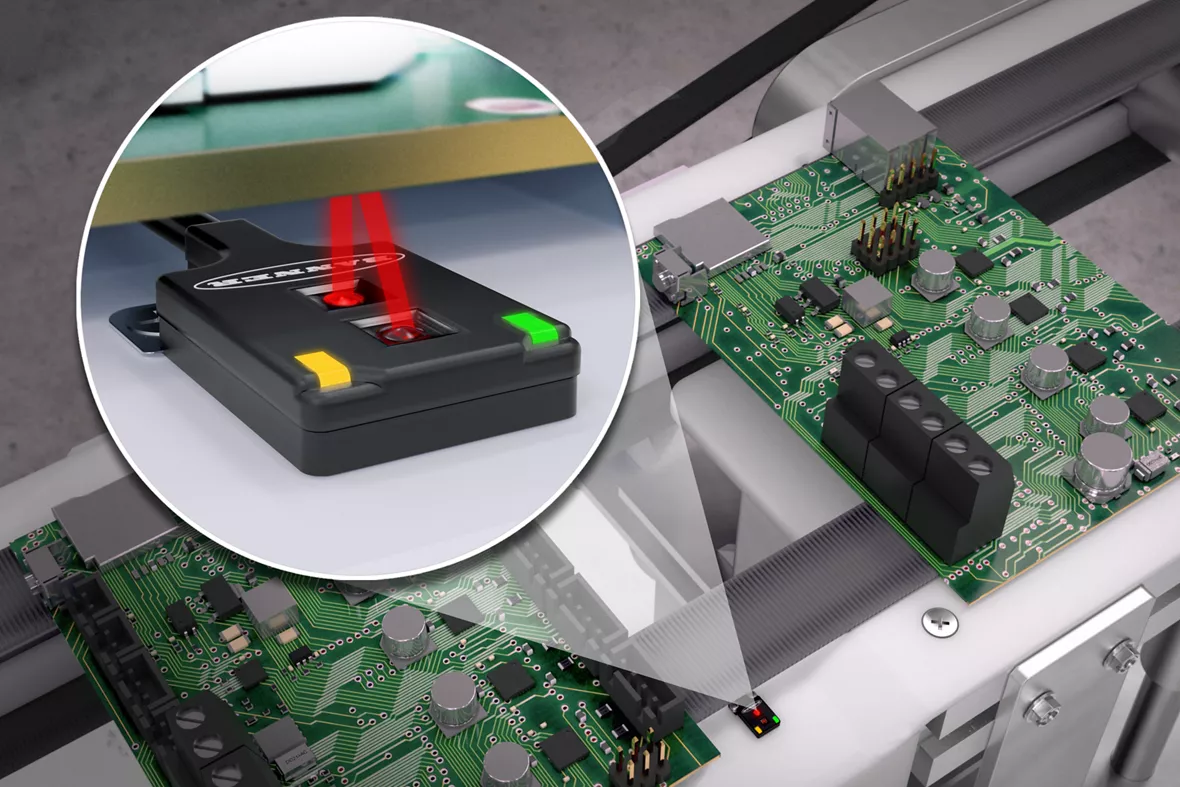

Inspección óptica automatizada (AOI) de PCBs: el Q2F se monta bajo el transportador para detectar el borde de la tarjeta y confirmar que está en posición frente a la cámara.
Verificación de componentes pequeños: presencia/ausencia de piezas en fixtures y estaciones de ensamble.
Detección en rieles y soportes: zonas reducidas donde el objeto pasa muy cerca de superficies metálicas o estructuras.
Maquinaria compacta y equipos embebidos: donde se busca estandarizar un mismo sensor en varias máquinas.
Nota: el Q2F es un sensor de detección para procesos; no está diseñado para protección de personal.
Lo que hace diferente al Q2F
Carcasa plana y compacta
Con un perfil de apenas 4 mm, puede montarse en lugares donde un sensor convencional no cabe, por ejemplo justo debajo de una tarjeta electrónica en una línea de inspección.
Detección de objetos diminutos
Detecta objetivos de hasta 0.1 mm, ideal para verificar presencia/ausencia de componentes pequeños, incluso cerca del fondo.
Desempeño estable con cualquier color
Su corte nítido mantiene un comportamiento consistente con superficies oscuras, de baja reflectividad o con distintos acabados.
Respuesta rápida
Tiempo de respuesta de 850 µs y repetibilidad de 125 µs, suficiente para detectar bordes de producto en movimiento.
Instalación flexible
Opciones de montaje con tornillería M2 o M3 y conexión por cable de 2 m, pigtail M8 o pigtail M12, para adaptarse a tu máquina y agilizar reemplazos.
Indicación clara
LED verde de encendido y LED ámbar de detección, que además parpadea cuando la señal es marginal para que identifiques problemas antes de que provoquen fallas.
Especificaciones principales
Característica | Valor |
|---|---|
Modo de detección | Campo fijo (supresión de fondo) |
Distancias de corte | 10, 15, 30 y 45 mm |
Fuente de luz | LED rojo visible, 640 nm |
Alimentación | 10 a 30 V CD |
Salida | PNP o NPN, 50 mA |
Lógica | Light Operate o Dark Operate |
Tiempo de respuesta | 850 µs |
Conexión | Cable 2 m, pigtail M8 o pigtail M12 (150 mm) |
Montaje | M2 o M3 |
Carcasa | Policarbonato |
Protección | IP65 |
Temperatura de operación | –25 °C a +55 °C |
Encuentra el Q2F en la tienda de SYACSA
Estos modelos de la familia Q2F ya están disponibles para pedido:

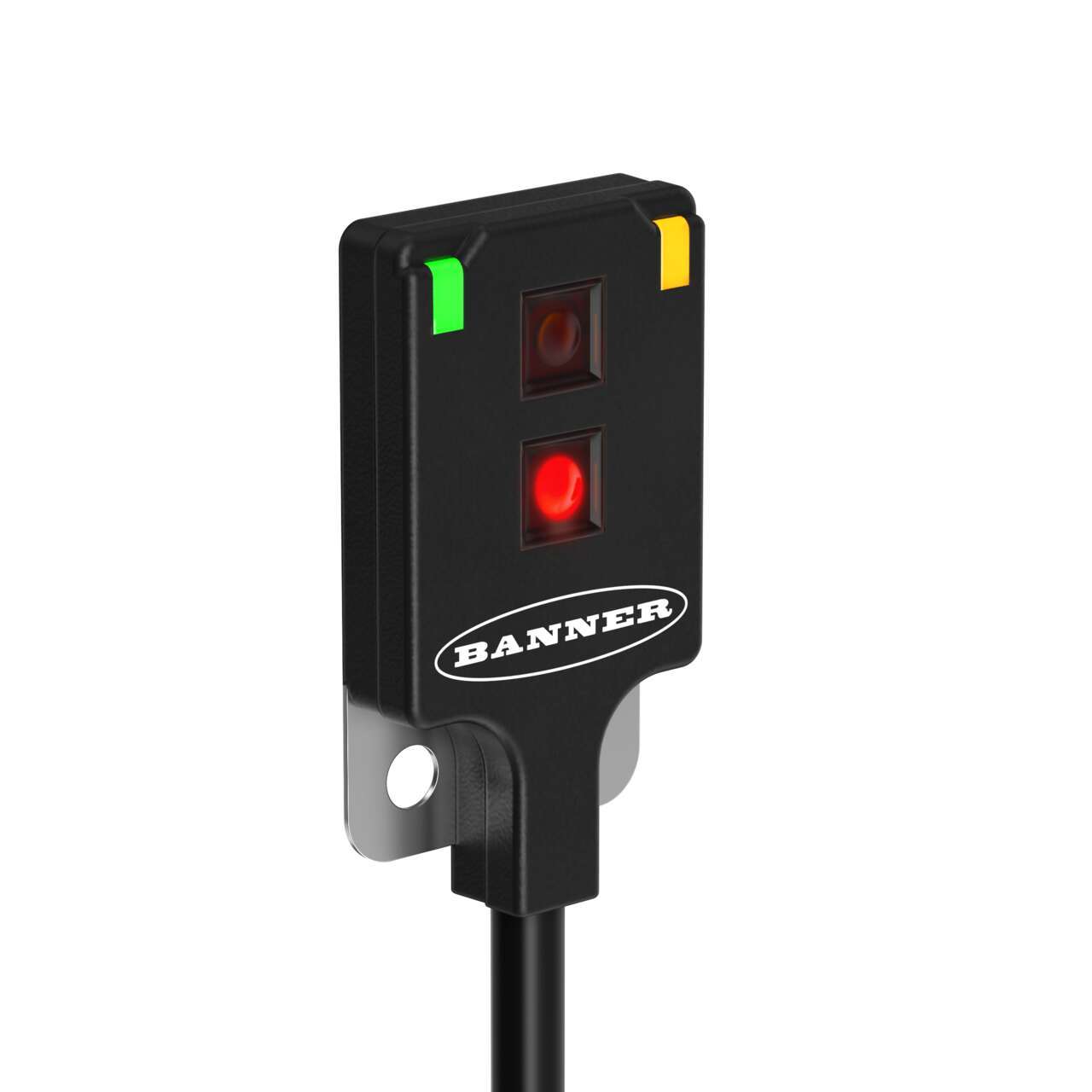

Q2FAN2FF10-2M: corte a 10 mm, salida NPN, cable de 2 m
Q2FAP2FF15-Q: corte a 15 mm, salida PNP, pigtail M8
Q2FAP2FF30-2M: corte a 30 mm, salida PNP, cable de 2 m
Q2FAP3FF45-Q5: corte a 45 mm, salida PNP, pigtail M12, montaje M3
¿Necesitas otra combinación de salida, conexión o distancia? Solicita tu cotización y te ayudamos a encontrar el modelo exacto.

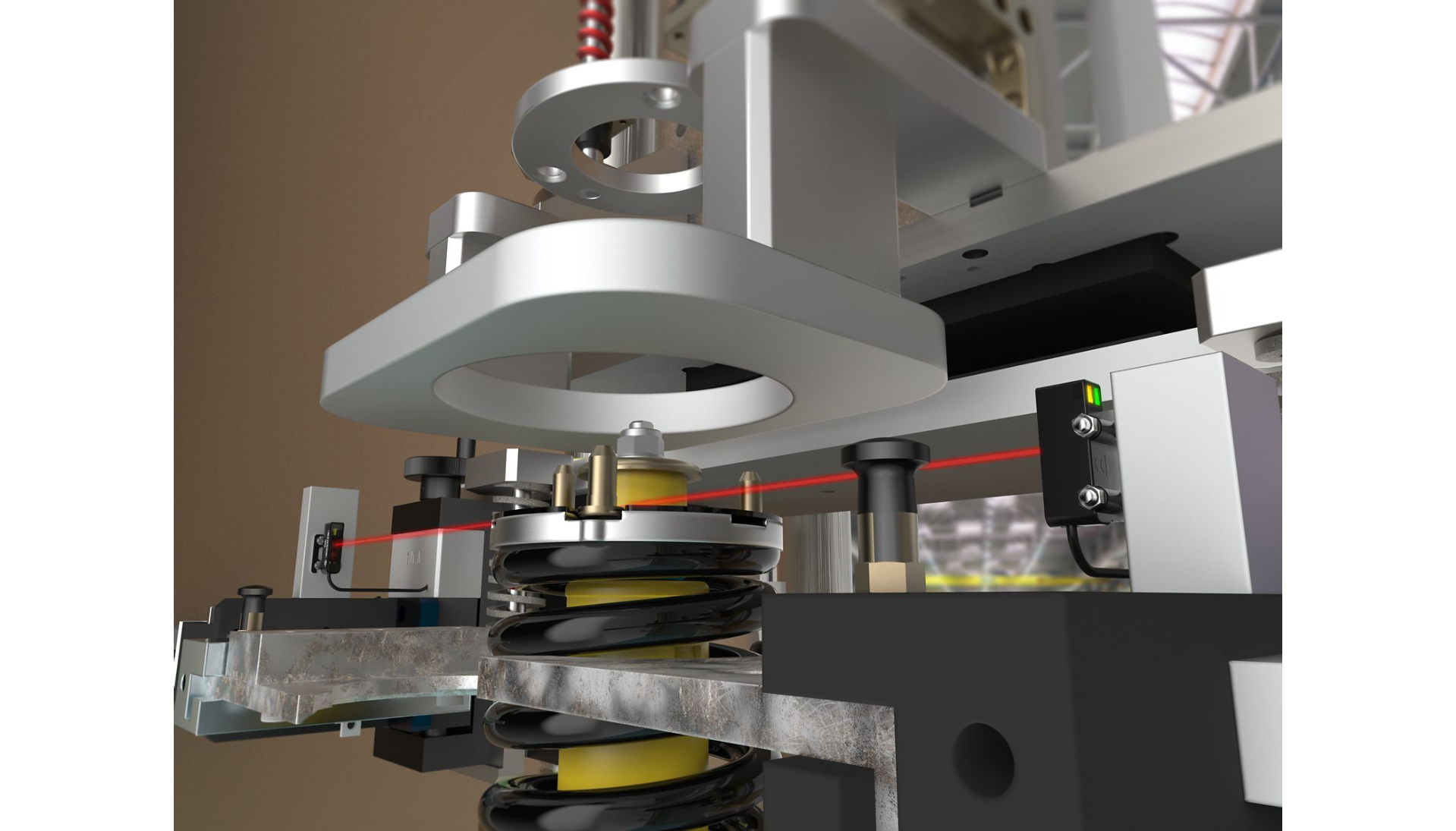

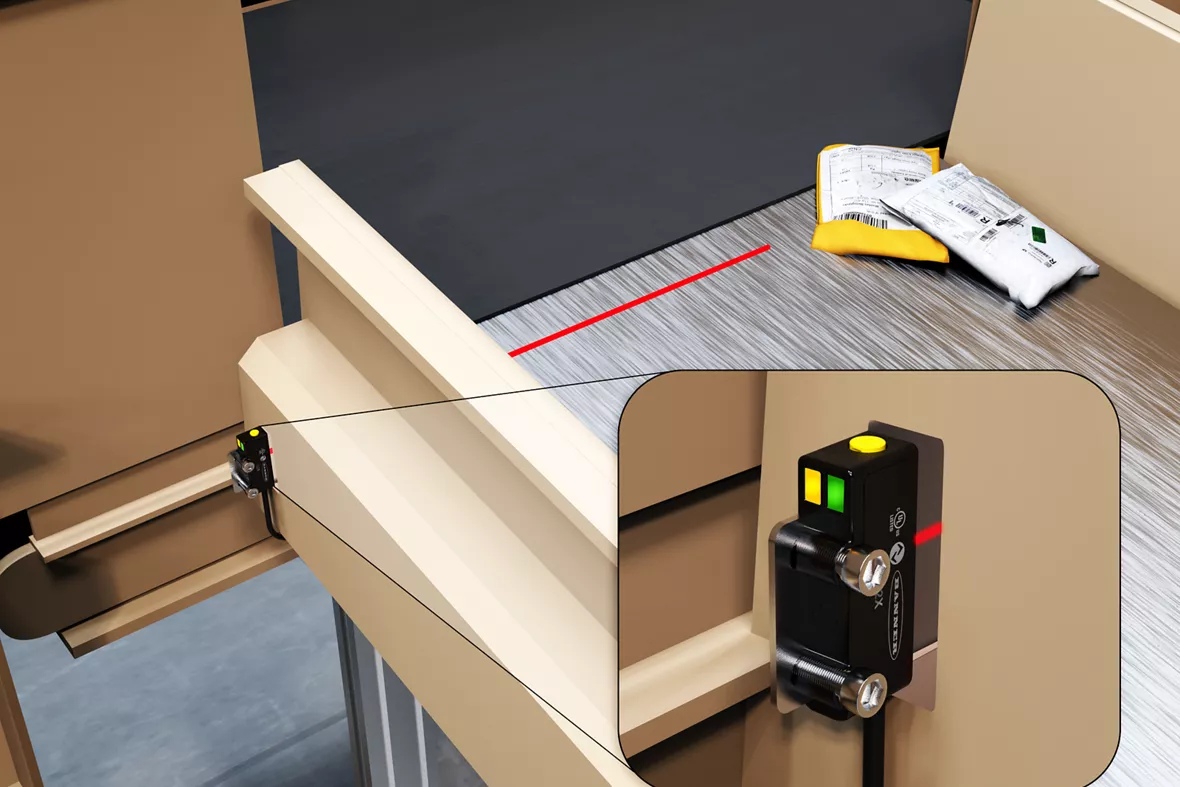

La familia Q2: una sola serie para muchas aplicaciones
