Serie T30U de Banner: detección ultrasónica precisa en un formato compacto
En procesos industriales donde se necesita medir nivel o detectar objetos sin contacto, los sensores ultrasónicos son una de las opciones más confiables. La Serie T30U de Banner Engineering combina un alcance de hasta 2 metros, una carcasa en ángulo recto con nariz roscada de 30 mm y una programación muy sencilla, lo que la convierte en una solución ideal para control de nivel en tanques, control de bombas y detección en líneas de producción.
A diferencia de los sensores ópticos, el T30U trabaja con ondas de sonido, por lo que detecta sin problema objetos transparentes, líquidos y materiales de distintos colores, sin verse afectado por el polvo o la iluminación del entorno.
¿Cómo funciona un sensor ultrasónico como el T30U?
Un sensor ultrasónico emite pulsos de sonido de alta frecuencia, imperceptibles para el oído humano, y mide el tiempo que tarda el eco en regresar después de rebotar en un objeto o en la superficie de un líquido. Con ese tiempo, el sensor calcula la distancia con gran exactitud.
En el caso del T30U, este principio de "tiempo de vuelo" opera a una frecuencia de 228 kHz, lo que le permite detectar objetivos dentro de su ventana programada sin importar su color, transparencia o acabado. Por eso es tan útil en aplicaciones donde los sensores fotoeléctricos tienen dificultades, como botellas de vidrio o PET, películas plásticas, líquidos claros o ambientes con polvo y vapor.
Características principales del sensor T30U
Dos rangos de detección: de 150 mm a 1 m o de 300 mm a 2 m, según el tiempo de respuesta requerido.
Salidas flexibles: modelos con salida discreta dual o con salida analógica más discreta, en versiones PNP o NPN.
Salida analógica continua: disponible en 4-20 mA o 0-10 V dc para aplicaciones de medición continua de nivel o distancia.
Control de bomba y nivel: modelos con lógica de llenado/vaciado (pump-in/pump-out) para automatizar tanques sin necesidad de un PLC.
Programación TEACH: se configura la ventana de detección con un botón, sin potenciómetros ni ajustes complicados.
Programación remota: permite configurarlo desde un interruptor externo, una computadora o un controlador, para mayor seguridad y comodidad.

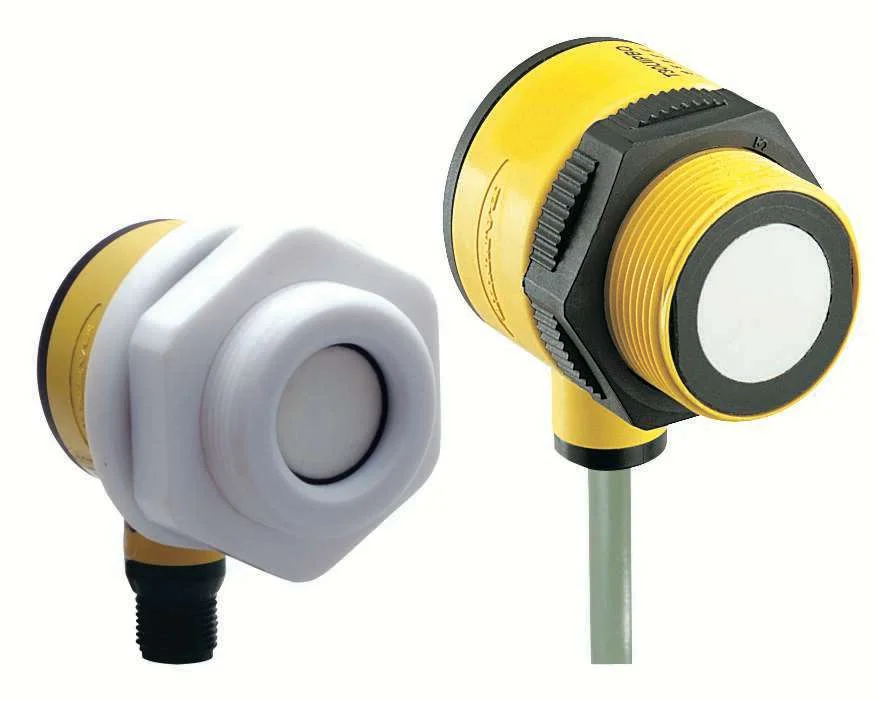

Versiones resistentes a químicos: modelos con recubrimiento de teflón (PTFE) que protege el transductor en ambientes agresivos.
Robusto para planta: grado de protección IP67 y NEMA 4X, con filtrado digital para una alta inmunidad al ruido eléctrico y acústico.
Aplicaciones típicas

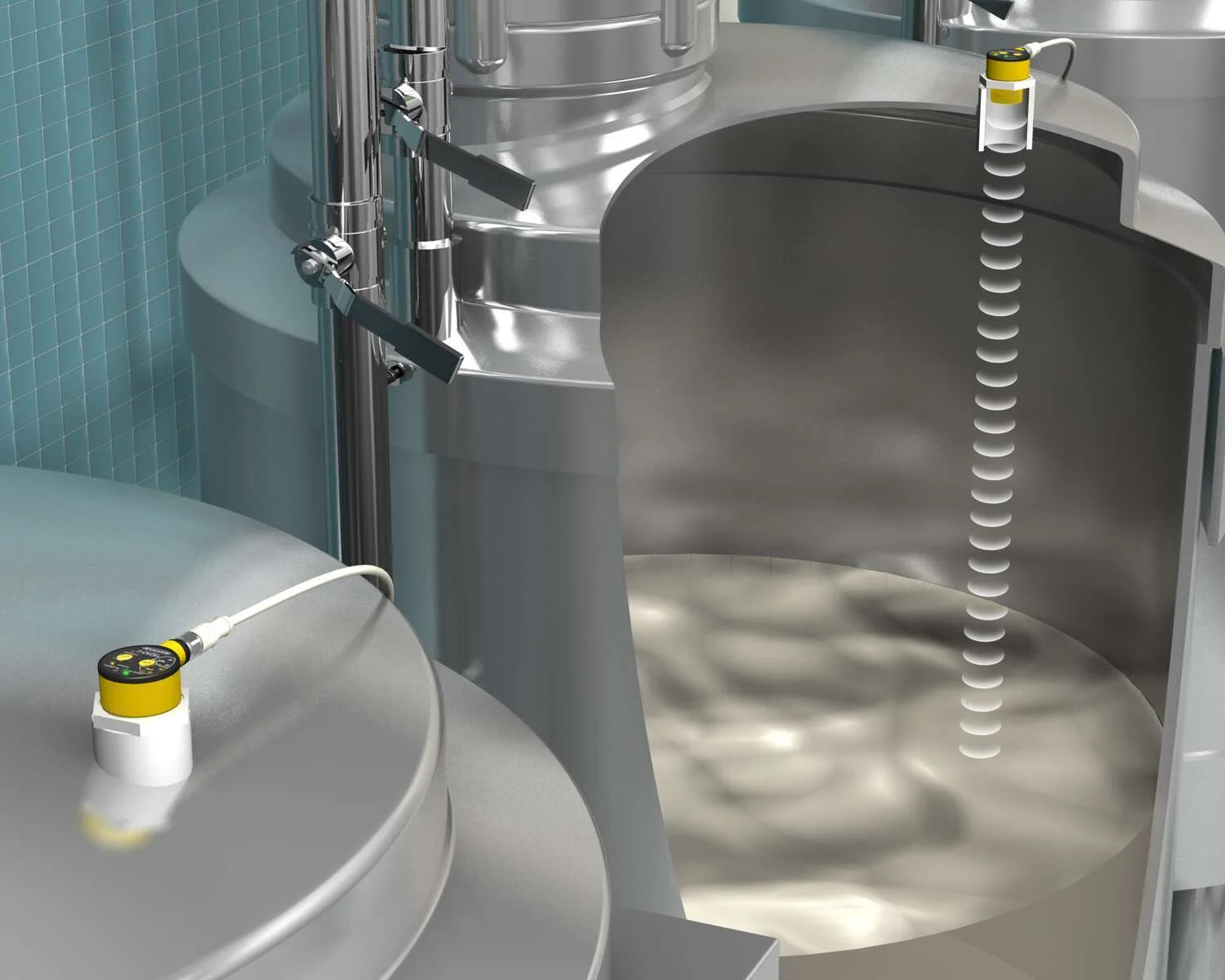

Monitoreo de nivel en tanques: medición continua en tanques que se llenan o vacían lentamente, sin lecturas falsas por las paredes del tanque.
Control de bombas: encendido y apagado automático de bombas según el nivel del líquido, ideal donde los flotadores mecánicos fallan por acumulación de material.

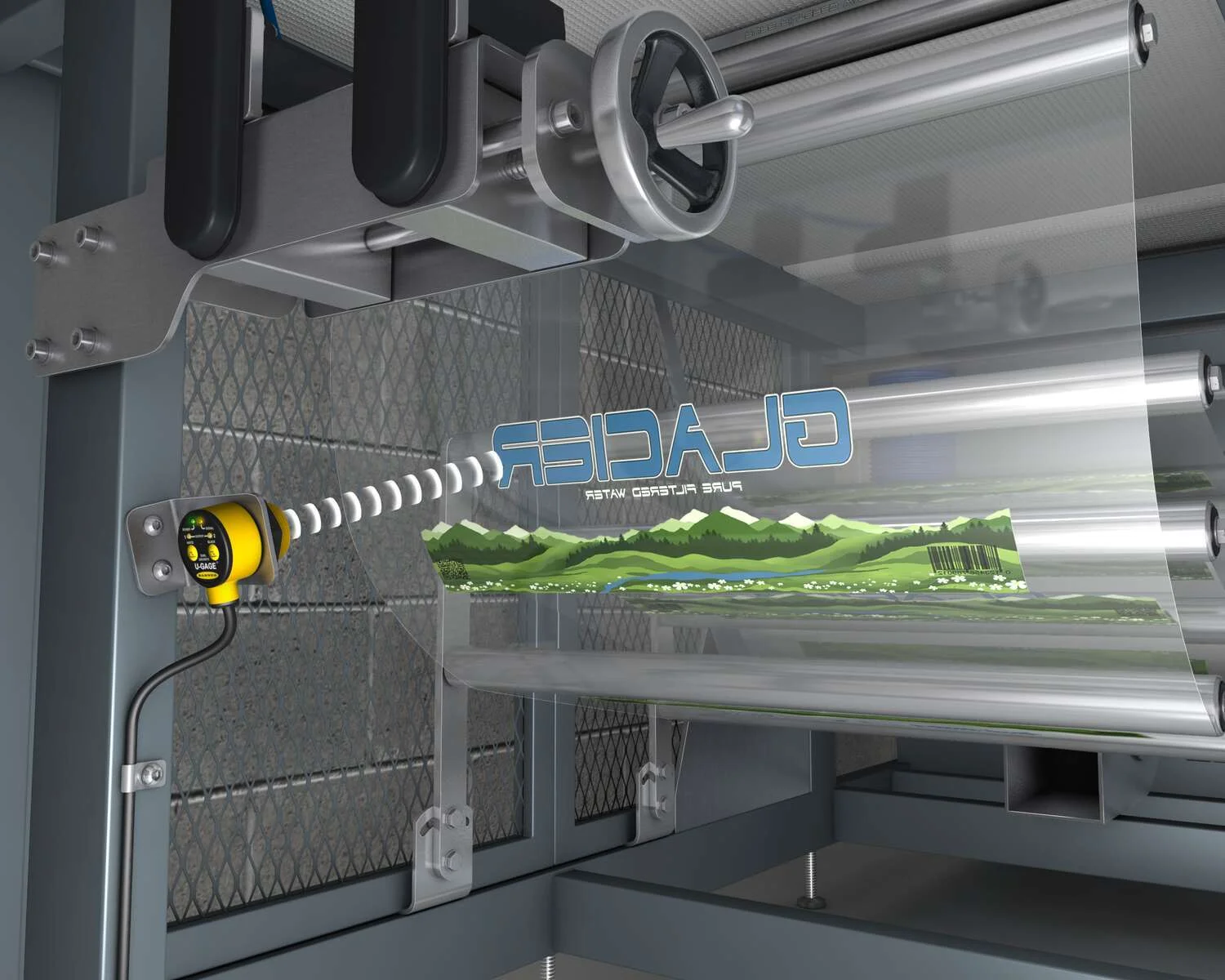

Empaque y bebidas: detección en etiquetadoras, envolvedoras y líneas de llenado, incluyendo envases transparentes.
Automotriz: verificación de presencia de componentes en procesos de ensamble.
¿Cómo elegir el modelo T30U correcto?
El número de parte de cada sensor T30U indica sus características principales, lo que facilita identificar el modelo adecuado para tu aplicación:
Tipo de salida: la letra "D" indica salida discreta dual, ideal para control ON/OFF o para marcar nivel alto y nivel bajo; la "I" indica salida analógica de 4-20 mA y la "U" salida analógica de 0-10 V dc, ambas con una salida discreta adicional.
Lógica de conmutación: la "P" corresponde a salidas PNP y la "N" a salidas NPN, según lo que requiera tu PLC o controlador.
Rango de detección: la "A" indica el rango de 150 mm a 1 m y la "B" el rango de 300 mm a 2 m.
Tipo de conexión: los modelos que terminan en "Q" incluyen conector M12 de desconexión rápida; los que no la tienen vienen con cable integrado.
Resistencia química: los sufijos como "-CRFV" identifican versiones con recubrimiento protector y brida para ambientes corrosivos.
¿Necesitas más alcance? Conoce la Serie T30UX
Si tu aplicación requiere mayor precisión o un alcance mayor, la Serie T30UX es la evolución de esta familia. Incorpora compensación de temperatura integrada para mantener la exactitud en ambientes con variaciones térmicas, rangos de hasta 3 metros y salidas seleccionables por el usuario (PNP/NPN, 0-10 V o 4-20 mA). También la encuentras en la tienda de SYACSA.
