El punto de operación: donde la seguridad no puede fallar
En prensas, celdas robóticas, líneas de ensamble y estaciones de alimentación manual, el operador necesita acercarse a la zona de peligro varias veces por turno. Las guardas fijas protegen, pero también estorban el flujo de trabajo y el mantenimiento. Una cortina de seguridad mal elegida, o difícil de instalar y diagnosticar, termina generando paros innecesarios o zonas sin cubrir.
Para estos casos Banner Engineering diseñó la Cortina de Seguridad Tipo 4 para Uso Rudo S4B. Es una protección confiable y robusta, pensada para que tanto la instalación como el mantenimiento sean rápidos.
¿Qué es la S4B?
La S4B es un sistema de emisor y receptor que forma una barrera infrarroja invisible frente a la zona de riesgo. Cuando una mano, un dedo o cualquier objeto interrumpe un haz, la cortina desactiva sus salidas de seguridad y detiene el movimiento peligroso. Cuenta con dos salidas de estado sólido PNP (OSSD) de 500 mA y se alimenta a 24 V DC ±15%
Características clave
Cascada automática. Varias cortinas se conectan en serie con menos cableado hacia el controlador, y el sistema reconoce de forma automática cada cortina que se agrega. El tiempo de respuesta casi no aumenta en cascada, así que puedes instalarla más cerca de la máquina y ahorrar espacio de piso.
Un solo modelo para dos usos. El cable que eliges define si la cortina trabaja como par independiente o como parte de una cascada. Eso significa menos números de parte en inventario y pedidos más sencillos.

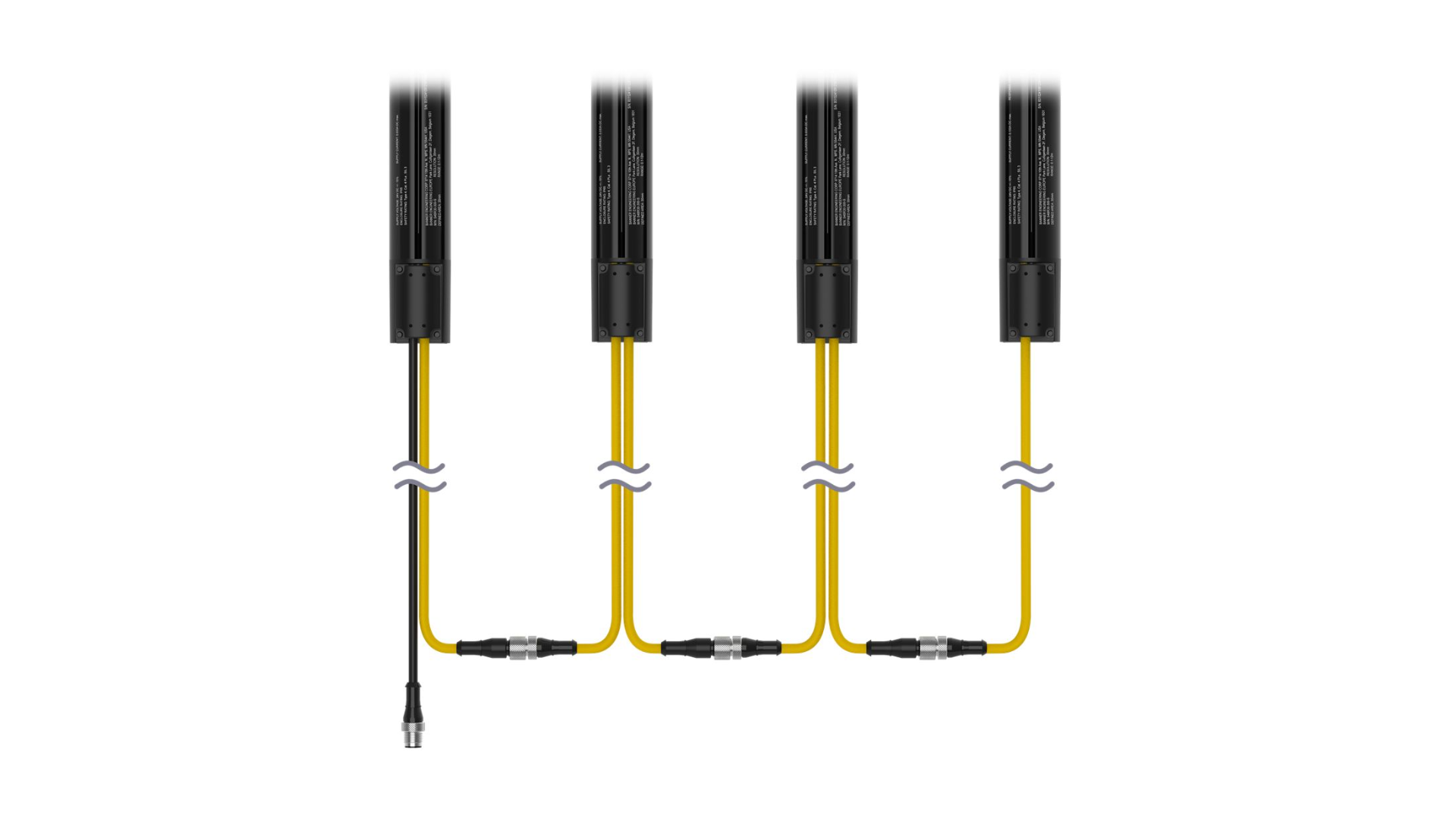

Cables codificados por color. El cable amarillo une barras de cortina entre sí y el negro va al controlador. Si un cable se daña, se reemplaza solo el cable y no toda la cortina.
Conexión M12 estándar. Usa conectores M12 de 5 pines para conectarse fácilmente a módulos de E/S de seguridad. Un cable opcional de 8 pines habilita la función EDM con relés de seguridad sencillos.
Dos resoluciones. El modelo de 14 mm detecta dedos y el de 30 mm detecta manos.

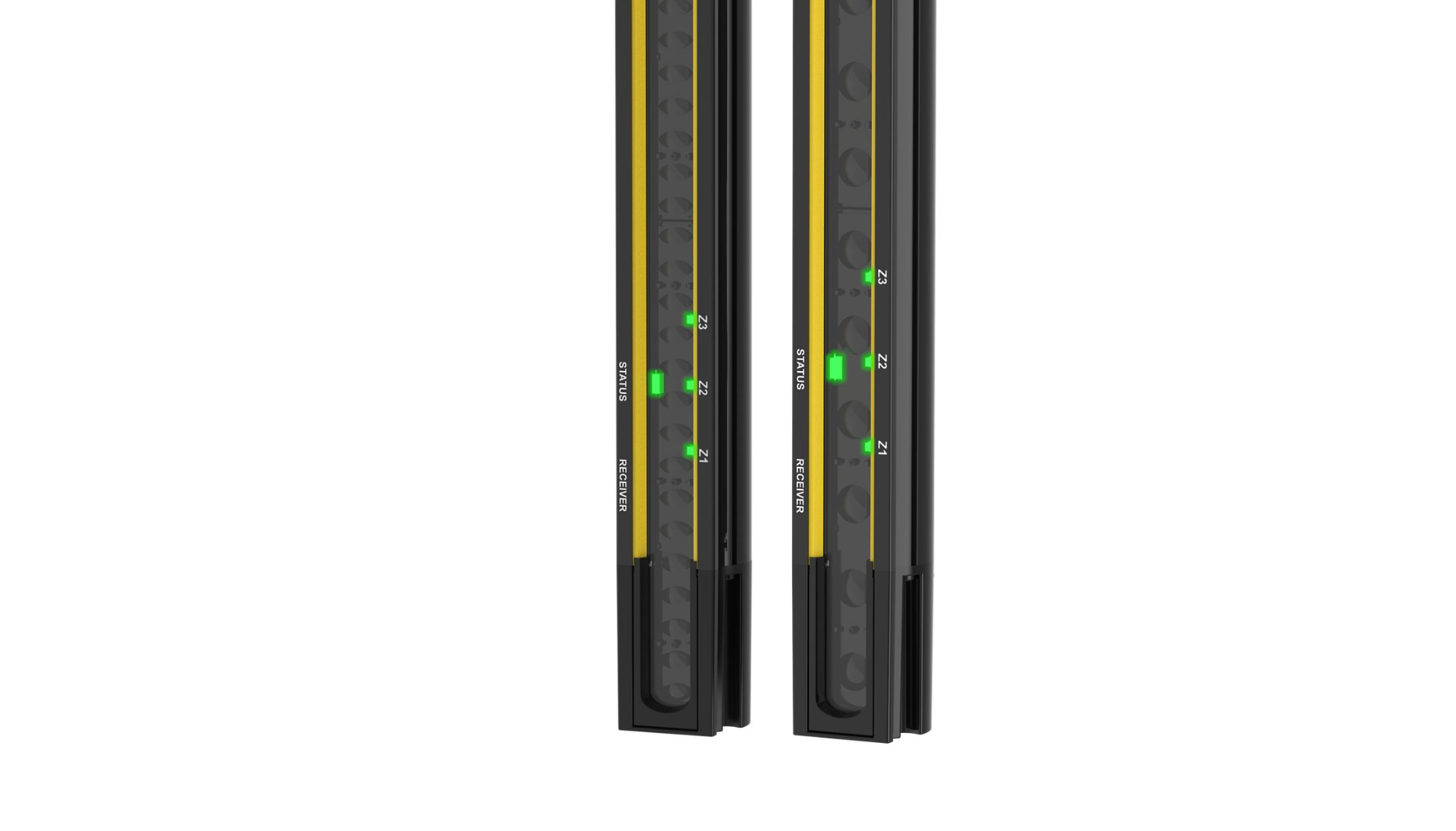

Diagnóstico visual y mantenimiento predictivo. LEDs de zona muestran qué área está bloqueada y el estado de alineación. Una señal de haz débil avisa cuando hay que limpiar la cortina. Esa señal sale por el pin 5 del conector hacia tu PLC o HMI, para que mantenimiento sepa que la lente necesita limpieza.
Supresión fija remota. Con un giro de llave puedes configurar zonas que ignoren objetos fijos, como soportes o herramientas, sin abrir interruptores DIP ni reiniciar el equipo. Si el objeto definido se mueve o se retira, el sistema detiene la operación para mantener la seguridad.
Montaje flexible. Incluye soportes de tapa final y soportes centrales, cada uno con 15 grados de rotación para facilitar la alineación.
Silenciamiento (muting) simplificado. Hay kits de brazo de silencio en configuraciones unilateral, X y T. Protegen los sensores contra golpes y desalineación, y permiten el paso de material sin desactivar la protección del personal.
Especificación | S4B |
|---|---|
Categoría | Cortina de seguridad Tipo 4, uso rudo |
Resolución | 14 mm (dedo) o 30 mm (mano) |
Alturas de protección | 300 a 1200 mm en 14 mm; hasta 1800 mm en 30 mm |
Rango de operación | 0.1 a 12 m (según modelo) |
Alimentación | 24 V DC ±15% |
Salidas | 2 OSSD PNP de 500 mA |
Conexión | M12 de 5 pines (8 pines opcional para EDM) |
Grado de protección | IP65, para uso en interiores |
Temperatura de operación | –20 °C a +55 °C |
Funciones | Cascada automática, supresión fija remota, muting, indicadores de zona y haz débil |
¿Dónde se usa?
Prensas y troqueladoras. Protege el punto de operación sin una guarda física que estorbe la carga de piezas.
Celdas robóticas. Detecta al personal que entra a cargar, ajustar o dar mantenimiento. La cascada permite cubrir varios lados de la celda con un solo sistema.
Líneas de empaque y paletizado. Con los kits de muting, el material pasa por la cortina y la protección del personal se mantiene.
Ensamble y alimentación manual. La resolución de 14 mm protege a nivel de dedos en estaciones donde el operador trabaja muy cerca de la máquina.
En SYACSA impulsamos la seguridad y automatización de tu industria
Desde 1991, en SYACSA ofrecemos soluciones de automatización, control y seguridad industrial con marcas de clase mundial como Banner Engineering, Turck, SICK, Siemens, IFM, Lapp, Mersen, Ingersoll Rand y Rousseau. Desde Saltillo, Coahuila, atendemos a empresas de manufactura y logística en todo México. Nuestro equipo de ingenieros te asesora para proteger a tu personal, cumplir con la normativa de seguridad y mantener tus líneas produciendo sin paros innecesarios.
¿Necesitas ayuda para dimensionar tu cortina de seguridad S4B o calcular la distancia de seguridad de tu máquina? Contáctanos y te ayudamos a encontrar la solución correcta.
