Interacción en el punto de uso, sin la carga de una HMI
En muchas estaciones de trabajo, el operador solo necesita tres cosas: una instrucción clara, una forma sencilla de responder y una indicación visible de lo que está pasando. En la práctica, eso suele terminar en un tablero saturado de botones, pilotos, etiquetas y contadores, o en una HMI completa que ofrece más capacidad (y costo) de lo que la aplicación realmente requiere.

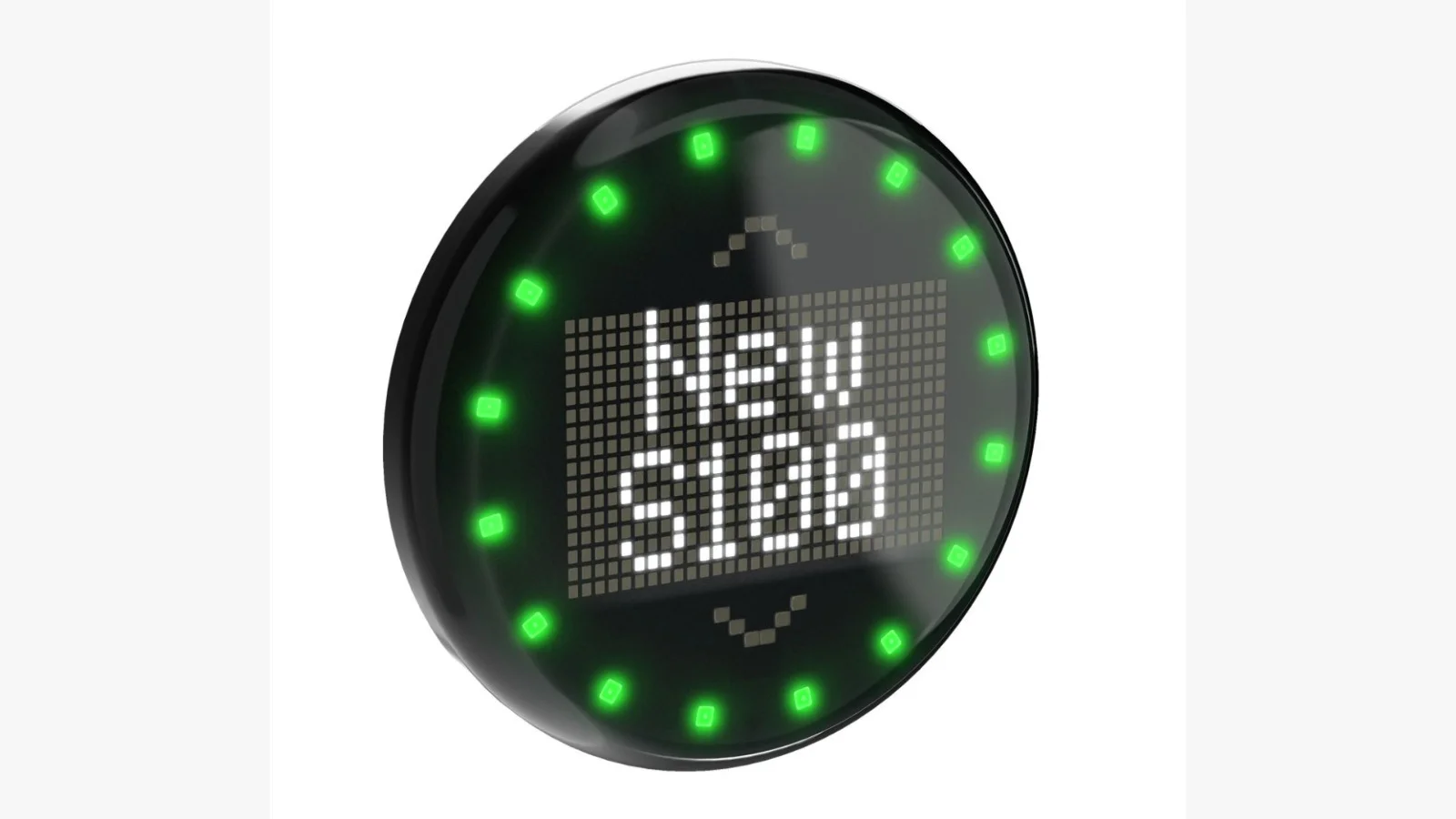

El S100 Multi-Touch Display de Banner Engineering llega para cerrar esa brecha. Es una interfaz compacta de 100 mm que permite al operador visualizar información, estados, conteos, temporizadores y valores de medición directamente en el punto de operación. Combina hasta cinco zonas táctiles con retroalimentación háptica, display alfanumérico, alertas audibles y un anillo de 16 LEDs RGB configurables en una carcasa de bajo perfil, lista para lavado.
Cinco zonas táctiles para tareas rutinarias
El S100 ofrece hasta cinco zonas táctiles configurables. Puedes usar cada zona de forma independiente o combinarlas en una sola zona grande para acciones como confirmar un paso, avanzar en una secuencia, restablecer una condición, seleccionar una tarea o responder a una indicación específica. La respuesta táctil se configura en modo momentáneo o enclavado, con opciones como retardo a la activación.
Retroalimentación háptica: el operador siente cada toque
A diferencia de un botón mecánico, un control táctil no tiene recorrido físico. Por eso el S100 incorpora retroalimentación háptica, una vibración que confirma al operador que su entrada fue aceptada. Sumada a la alerta audible, elimina la duda de si la máquina "recibió" la orden.
Pantalla alfanumérica configurable
El display muestra instrucciones, estado de la máquina, conteos, tiempos y valores de medición justo donde se necesitan. Se puede configurar en dos líneas apiladas de cinco caracteres (ideal para etiqueta + valor) o en una sola línea de texto a doble altura con hasta 13 caracteres desplazables, para mayor legibilidad a distancia. También permite ajustar brillo, orientación y alineación.
Aplicaciones típicas
Celdas de ensamble automatizadas: mostrar tareas, confirmar entradas, medir tiempo transcurrido e indicar cuando la operación está completa.

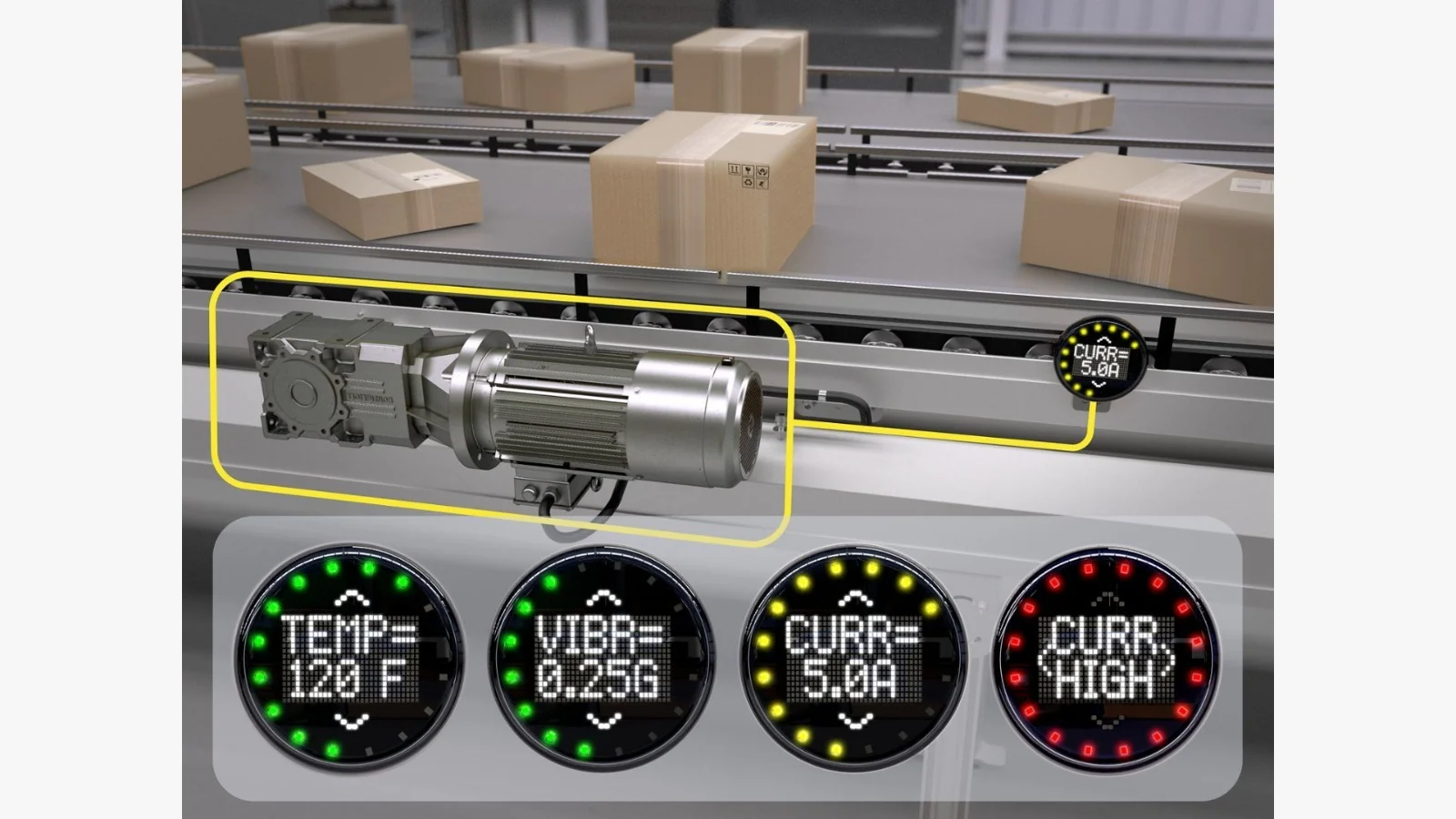

Transportadores: mostrar valores del motor, indicar estado de consumo de corriente y enviar la señal de reset al PLC.

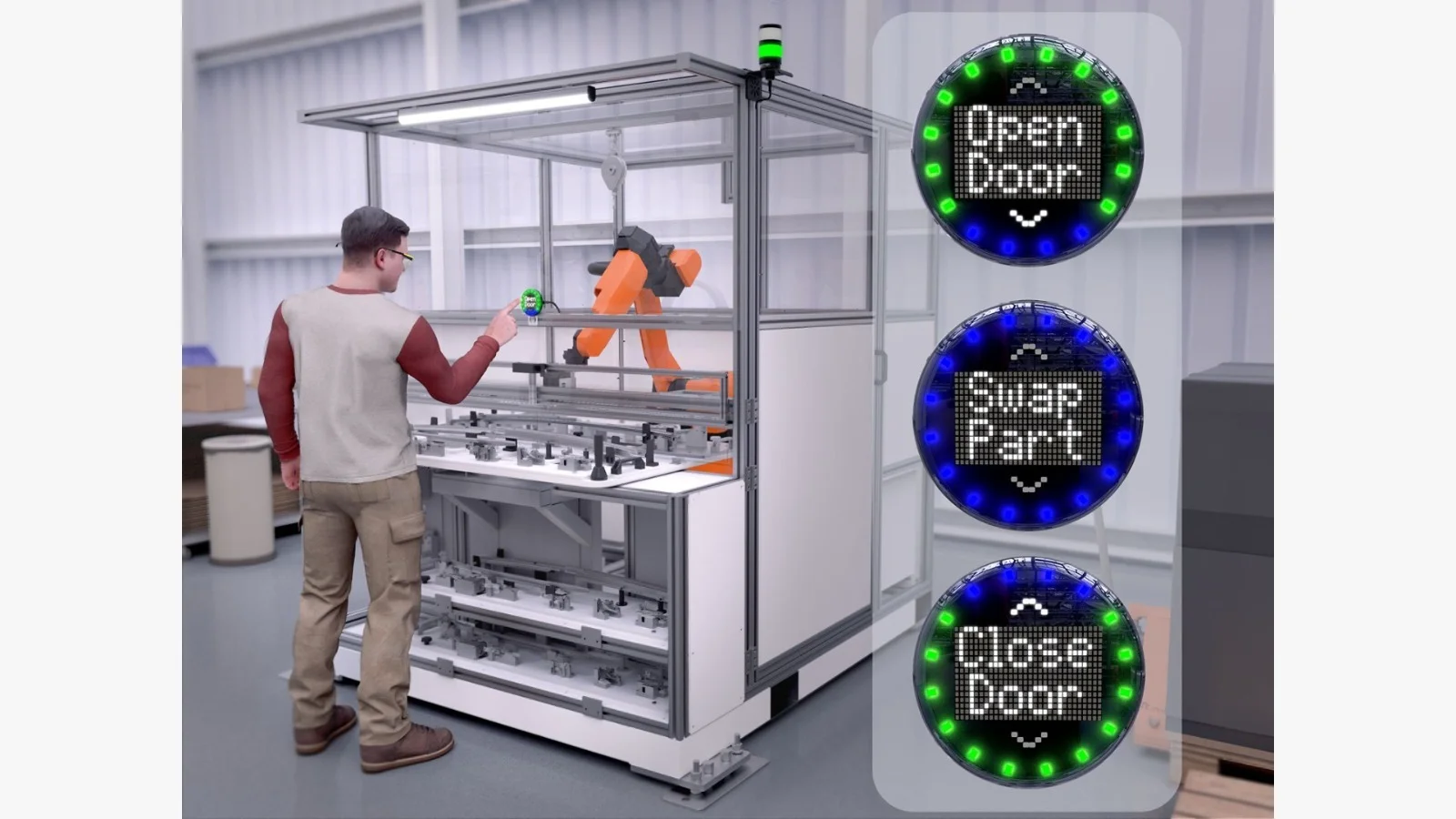

Celdas robóticas: mostrar estatus, guiar los pasos de recarga y regresar la confirmación del operador al PLC.
Pick-to-light, conteo de piezas y control de tiempo de ciclo en estaciones manuales.
Especificaciones principales
Característica | S100 Multi-Touch Display |
|---|---|
Diámetro | 100 mm |
Zonas táctiles | Hasta 5 (combinables en 1 zona grande) |
Retroalimentación | Háptica + alerta audible |
Display | Matriz de puntos blanca, 2 líneas × 5 caracteres o 1 línea de hasta 13 caracteres (doble altura) |
Indicación | 16 LEDs RGB configurables |
Carcasa | Policarbonato, ventana tintada |
Grado de protección | IP69K |
Modelos | IO-Link, Modbus y E/S discretas |
Alimentación | 18–30 V CD (IO-Link) / 12–30 V CD (discreto) |
Conexión | M12 integral (4 pines IO-Link / 5 pines discreto) |
Números de parte de referencia | S100PTVD2WAKQ (IO-Link) · S100PTVD2WAD2Q (discreto) |
Configuración | Pro Editor (discreto) / PLC vía IO-Link o Modbus |
Tres modelos para cada arquitectura de control
IO-Link y Modbus: se integran con la lógica del PLC, que actualiza dinámicamente funciones táctiles, texto, indicación LED y alertas audibles para seguir secuencias de máquina, seleccionar parámetros o mostrar valores cambiantes. Banner ofrece archivos IODD, AOI para PLC y funciones para Siemens.
E/S discretas: se configura una sola vez en el software gratuito Pro Editor y esa configuración se aplica a múltiples unidades, garantizando una interfaz consistente y una puesta en marcha rápida en aplicaciones repetitivas.
SYACSA
En SYACSA somos distribuidores industriales con sede en Saltillo, Coahuila, y cobertura nacional. Ofrecemos soluciones integrales de automatización, control, conectividad y seguridad industrial, así como suministro de material MRO, con el respaldo de marcas globales como Banner Engineering, Turck, SICK, Mersen, Ingersoll Rand, Lapp y más. Nuestro equipo de ingenieros te asesora para seleccionar e integrar la tecnología ideal para tu aplicación, desde un sensor hasta una interfaz de operador completa como el S100.
¿Quieres simplificar tus estaciones de trabajo y dar a tus operadores la información que necesitan en el punto de uso? Contáctanos y un asesor técnico te atenderá a la brevedad.
